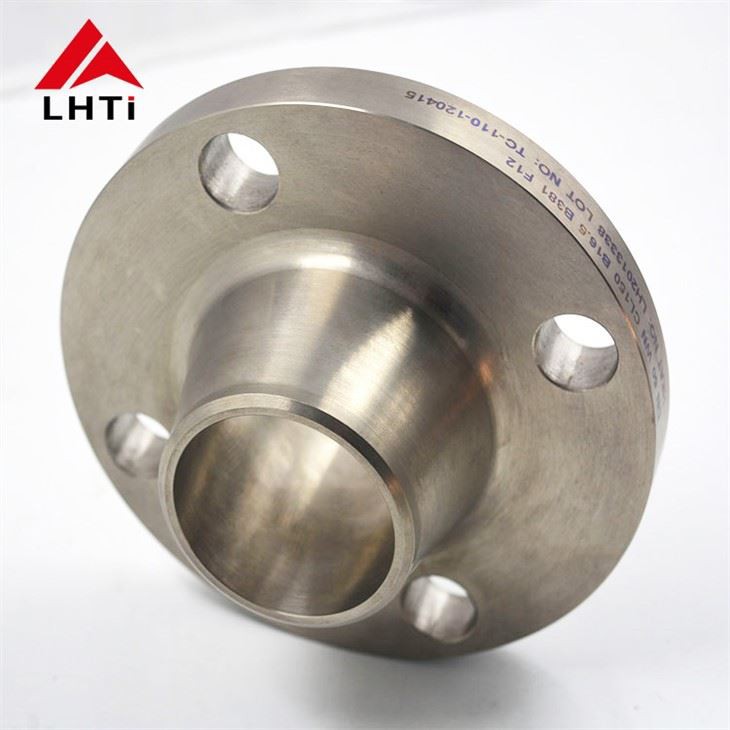

Brida con cuello para soldar de titanio Clase 150

Brida con cuello para soldar de titanio Clase 150

Brida con cuello para soldar de titanio Clase 150

Material: Gr1 Gr2 Gr5 Gr7 Gr12

Precio unitario: $25usd/pc-$85usd/pc

Superficie de sellado: RF, FF, TG, RJ etc.

Tamaño: NPS 1/2 - NPS 24(DN 10 - 2000)

Presión: Clase 150

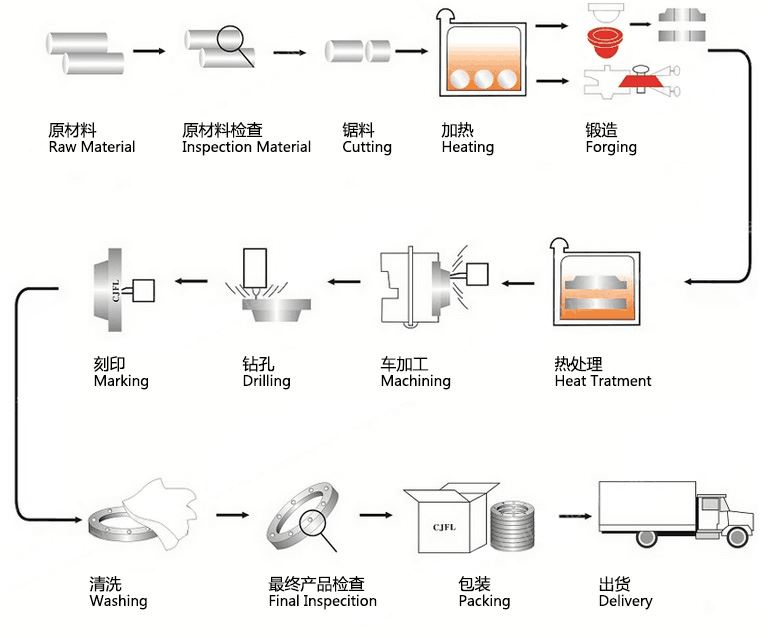

Técnica: Forjado y mecanizado CNC

Certificados: ISO9001, TUV etc.

MOQ: 1pc

Área de la fábrica:3000 ㎡

Personal de la empresa:48

Fabricante profesional de bridas de titanio de China

Enviar Consulta

Chatear Ahora

Presentación Del Producto

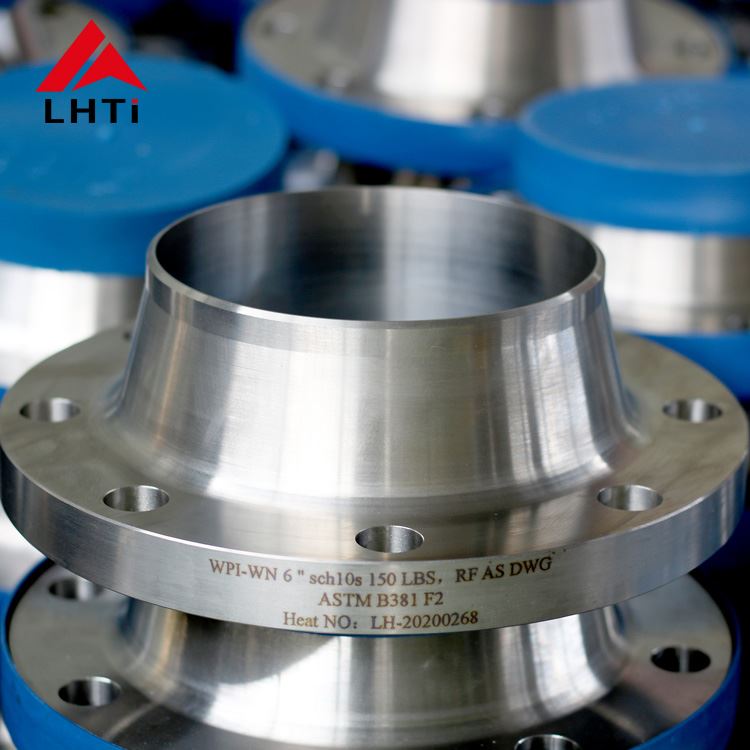

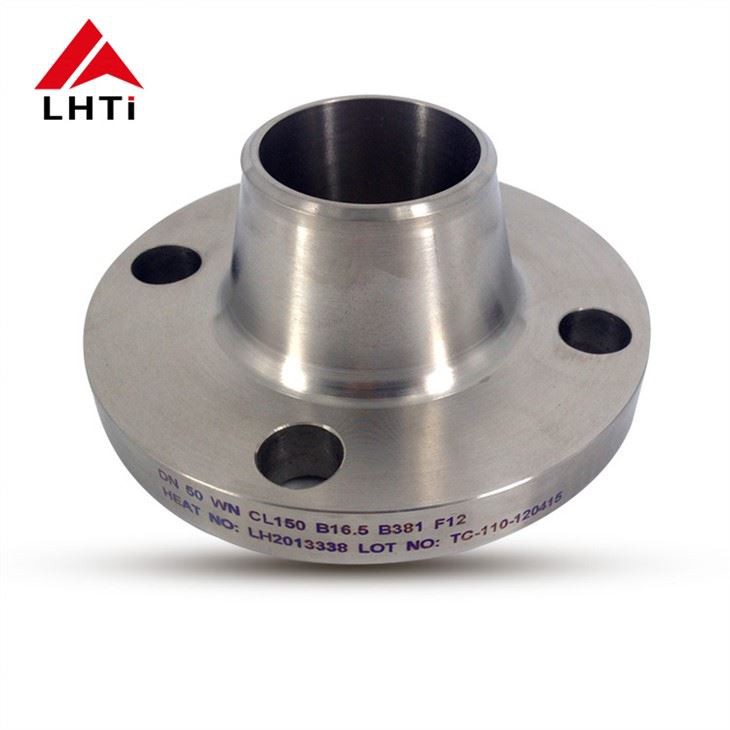

Brida con cuello para soldar de titanio

Las bridas con cuello de soldadura de titanio son adecuadas para tuberías con grandes fluctuaciones de presión o temperatura o tuberías con alta temperatura, alta presión y baja temperatura, y también se utilizan para tuberías que transportan medios caros, inflamables y explosivos. La brida de cuello de soldadura de titanio no es fácil de deformar, está bien sellada y se utiliza ampliamente.

Material: Gr1, Gr2, Gr5, Gr7, Gr12

Estándar: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628

Tamaño: 1/2"~ 30 »NB, NPS 1/2 - NPS 24 (DN 10 - 2000) .

Presión Clase: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 aunque PN250/ 150LB, 250LB ,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.

Superficie de sellado: RF, FF, TG, RJ, etc.

Técnica: Froged y mecanizado CNC

Brida con cuello para soldar de titanio Clase 150
Nom. Pipe Size	Flange Dia.	Flange Thick	Hub Dia. At Base	Raised Face Dia.	Hub Dia. at Weld Point	No. of Holes	Dia. of Bolts	Dia. Of Bolt Circle	Bore Dia.	Length Thru Hub
1/2	3-1/2	7/16	1-3/16	1-3/8	0.84	4	1/2	2-3/8	0.62	1-7/8
3/4	3-7/8	1/2	1-1/2	1-11/16	1.05	4	1/2	2-3/4	0.82	2-1/16
1	4-1/4	9/16	1-15/16	2	1.32	4	1/2	3-1/8	1.05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	1.66	4	1/2	3-1/2	1.38	2-1/4
1-1/2	5	11/16	2-9/16	2-7/8	1.90	4	1/2	3-7/8	1.61	2-7/16
2	6	3/4	3-1/16	3-5/8	2.38	4	5/8	4-3/4	2.07	2-1/2
2-1/2	7	7/8	3-9/16	4-1/8	2.88	4	5/8	5-1/2	2.47	2-3/4
3	7-1/2	15/16	4-1/4	5	3.50	4	5/8	6	3.07	2-3/4
3-1/2	8-1/2	15/16	4-13/16	5-1/2	4.00	8	5/8	7	3.55	2-13/16
4	9	15/16	5-5/16	6-3/16	4.50	8	5/8	7-1/2	4.03	3
5	10	15/16	6-7/16	7-5/16	5.56	8	3/4	8-1/2	5.05	3-1/2
6	11	1	7-9/16	8-1/2	6.63	8	3/4	9-1/2	6.07	3-1/2
8	13-1/2	1-1/8	9-11/16	10-5/8	8.63	8	3/4	11-3/4	7.98	4
10	16	1-3/16	12	12-3/4	10.75	12	7/8	14-1/4	10.02	4
12	19	1-1/4	14-3/8	15	12.75	12	7/8	17	12.00	4-1/2
14	21	1-3/8	15-3/4	16-1/4	14.00	12	1	18-3/4	13.25	5
16	23-1/2	1-7/16	18	18-1/2	16.00	16	1	21-1/4	15.25	5
18	25	1-9/16	19-7/8	21	18.00	16	1-1/8	22-3/4	17.25	5-1/2
20	27-1/2	1-11/16	22	23	20.00	20	1-1/8	25	19.25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	24.00	20	1-1/4	29-1/2	23.25	6
